MINALOX LED MODUL 2 DUALWHITE 8W 24V 60D 1800-4500K

Ak chcete prejsť na systém osvetlenia 24 V DC s technológiou DUALWHITE, nemusí to automaticky znamenať zmenu dizajnu alebo tvaru použitých svietidiel. Ak konštrukcia konkrétneho svietidla umožňuje osadenie MINALOX LED Modulu 2, možno zachovať jeho viditeľnú časť aj pôvodný architektonický zámer a zmeniť predovšetkým technológiu osvetlenia.

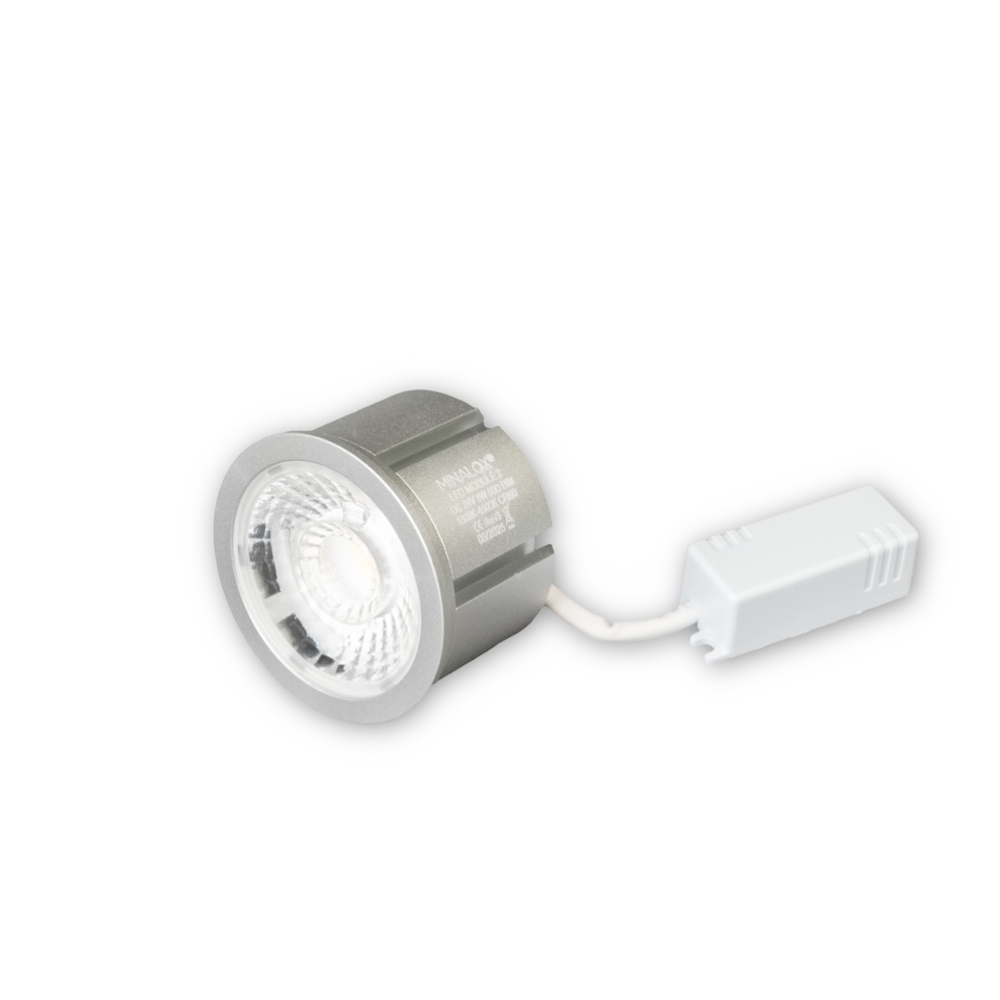

MINALOX LED Modul 2 je samostatne pripojiteľný svetelný modul s príkonom 8 W, napájaním 24 V DC, svetelným tokom 812 lm a plynule nastaviteľnou teplotou bieleho svetla DUALWHITE 1800–4500 K. Nejde o žiarovku s päticou GU10 ani o kompletné svietidlo. Modul predstavuje samostatný svetelný zdroj s vlastnou optikou, chladiacim telesom a externým driverom, ktorý možno integrovať do rôznych kompatibilných svietidiel a konštrukčných riešení.

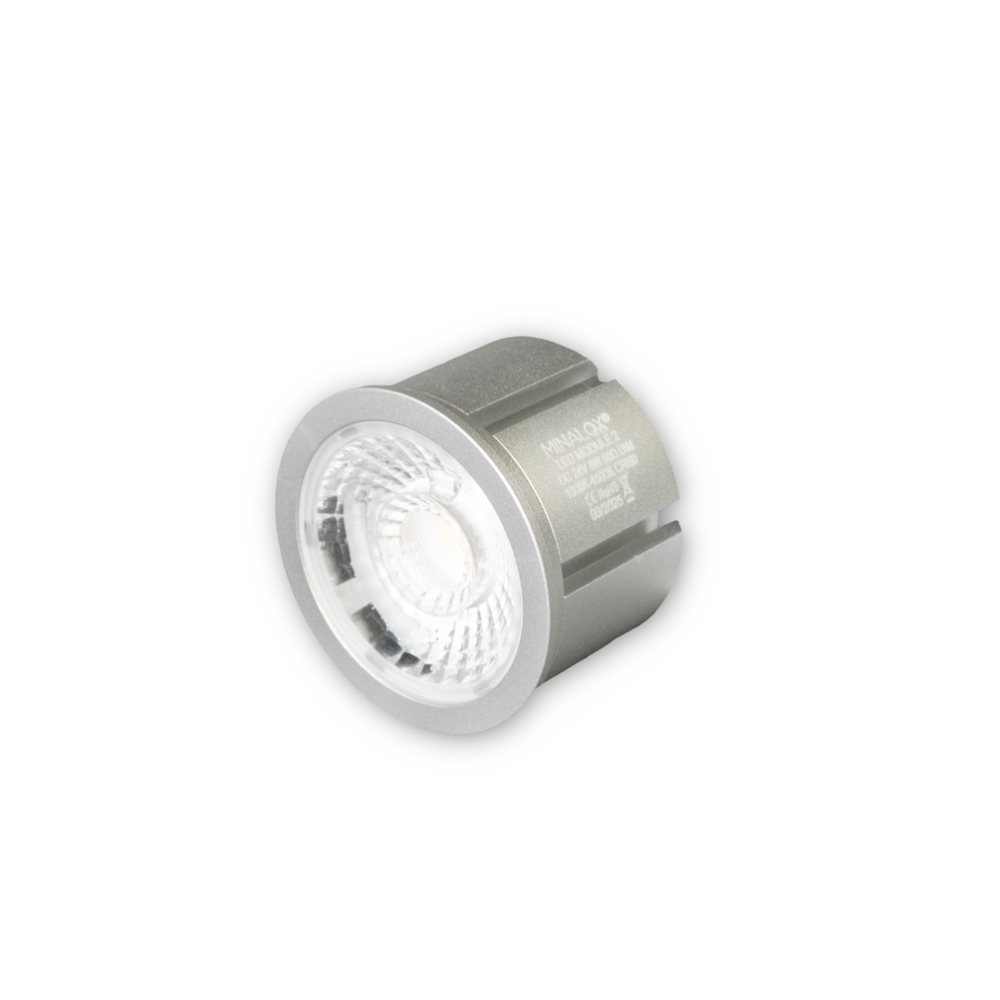

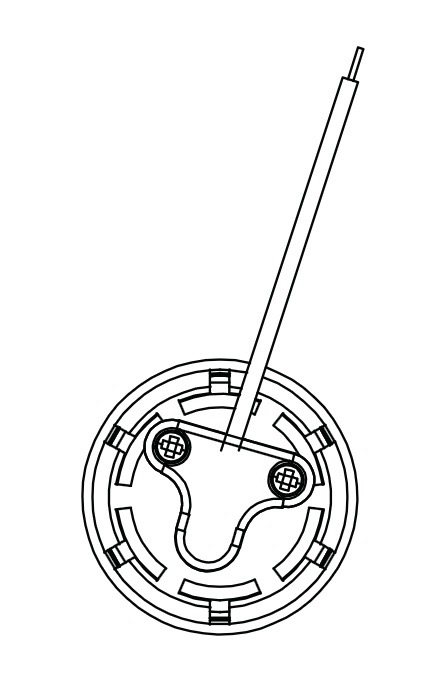

Jednou z najčastejších aplikácií je použitie vo svietidlách pôvodne navrhnutých pre svetelné zdroje GU10. Samotný modul má priemer 50 mm, ktorý zodpovedá bežnému priemeru svetelných zdrojov GU10, a výšku 38 mm. Vďaka tomu ho možno mechanicky osadiť do veľkej časti rámikov, tubusových svietidiel a ďalších konštrukcií dostupných na trhu.

Pôvodná objímka GU10 sa pri takomto použití nepripája. Modul sa elektricky zapája priamo prostredníctvom vodičov do systému 24 V DC. Formát GU10 teda predstavuje najmä mechanickú kompatibilitu s telesom svietidla, nie spôsob elektrického pripojenia.

Ak zákazníkovi vyhovuje dizajn, tvar alebo spôsob osadenia existujúceho svietidla, môže byť LED Modul 2 cestou k prechodu na nastaviteľnú teplotu bieleho svetla bez potreby výmeny celej jeho viditeľnej časti. Vždy je však potrebné overiť vnútorné rozmery, spôsob uchytenia, tienenie modulu a priestor na umiestnenie externého drivera. Jednotlivé svietidlá sa môžu konštrukčne líšiť, preto sa kompatibilita posudzuje individuálne pre konkrétnu aplikáciu.

Spôsob mechanického upevnenia závisí od použitého svietidla. Modul môže byť zaistený sponou, skrutkovacím mechanizmom, konštrukciou rámika alebo môže byť v niektorých prípadoch voľne vložený a držať v správnej polohe samotným tvarom svietidla. Presný spôsob montáže preto určuje vždy konštrukcia konkrétneho rámika alebo telesa.

Použitie modulu však nie je obmedzené iba na svietidlá určené pre GU10. Vhodný je aj do rôznych zápustných rámikov v sadrokartónových konštrukciách, tubusových a architektonických svietidiel, nábytkových aplikácií, zákazkových svietidiel alebo vlastných konštrukčných riešení. Uplatnenie nájde pri modernizácii existujúceho osvetlenia aj pri návrhu úplne nových svetelných prvkov.

LED Modul 2 tak umožňuje oddeliť dizajn svietidla od technológie svetelného zdroja. Architekt, projektant alebo zákazník môže zvoliť tvar a vzhľad svietidla podľa požiadaviek interiéru a následne do kompatibilnej konštrukcie integrovať svetelný modul zapadajúci do ekosystému osvetlenia MINALOX.

DUALWHITE 1800–4500 K

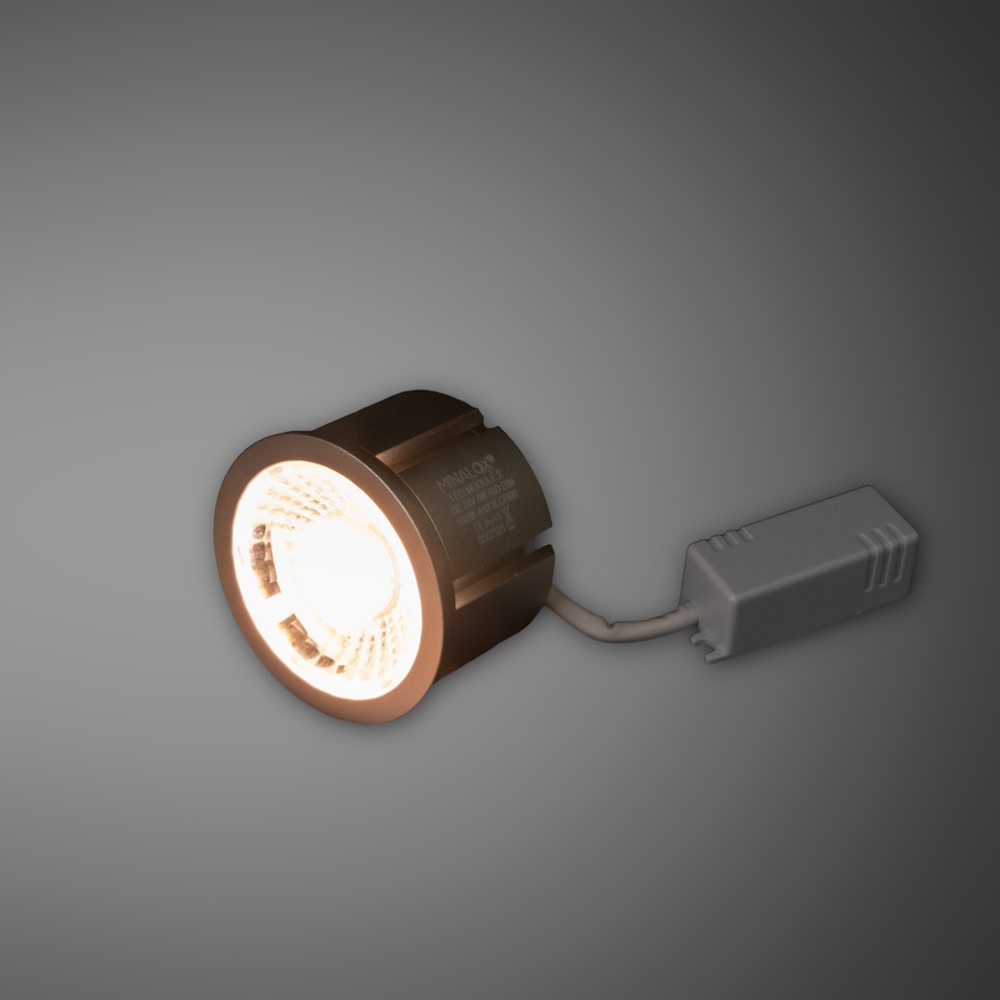

Technológia DUALWHITE umožňuje plynulo meniť teplotu bieleho svetla v rozsahu 1800–4500 K. Nejde iba o prepínanie medzi dvoma krajnými hodnotami. Pri použití vhodného dvojkanálového PWM riadenia možno vytvárať ľubovoľné prechodové nastavenia v celom dostupnom rozsahu a zároveň plynulo regulovať intenzitu osvetlenia.

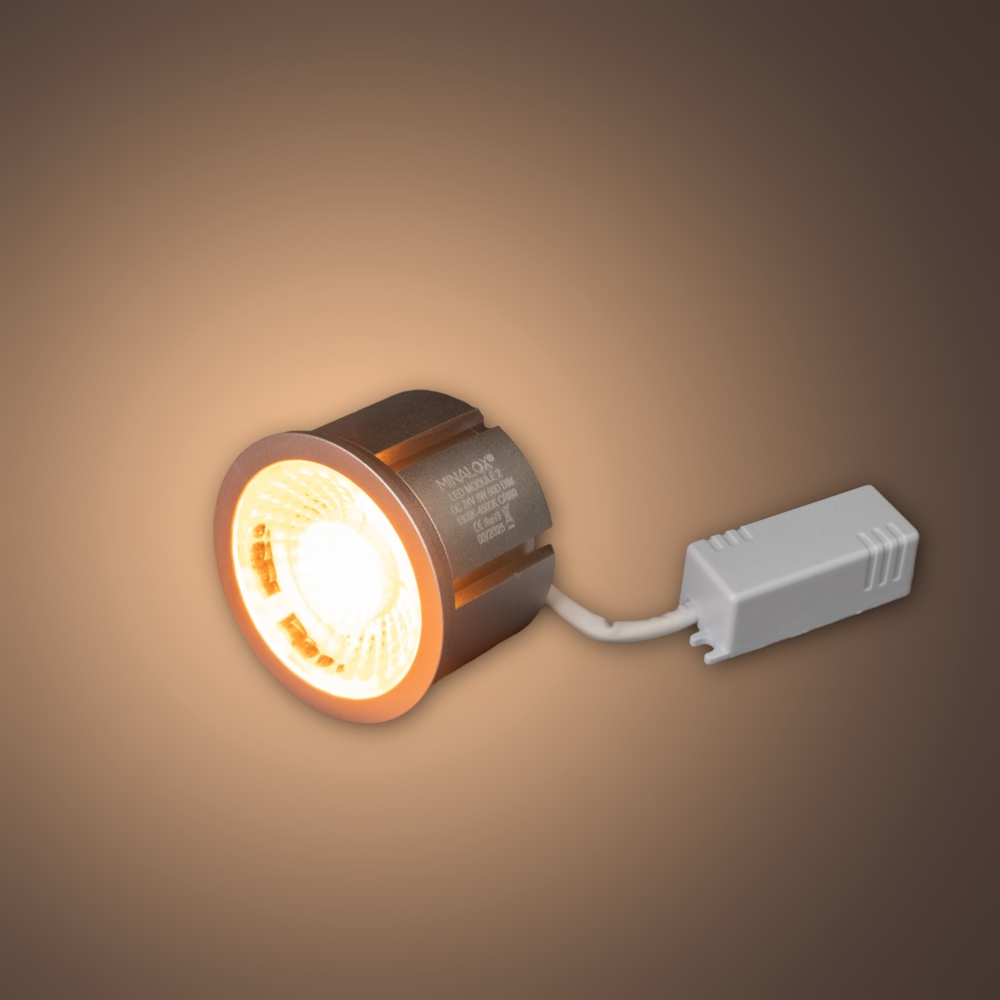

Veľmi teplé svetlo s hodnotou približne 1800 K má farebný charakter blízky svetlu plameňa alebo zapadajúceho slnka. Je vhodné na večerný oddych, osvetlenie spální, obývacích priestorov, relaxačných zón alebo na nočné režimy, pri ktorých nemá svetlo pôsobiť zbytočne aktívne.

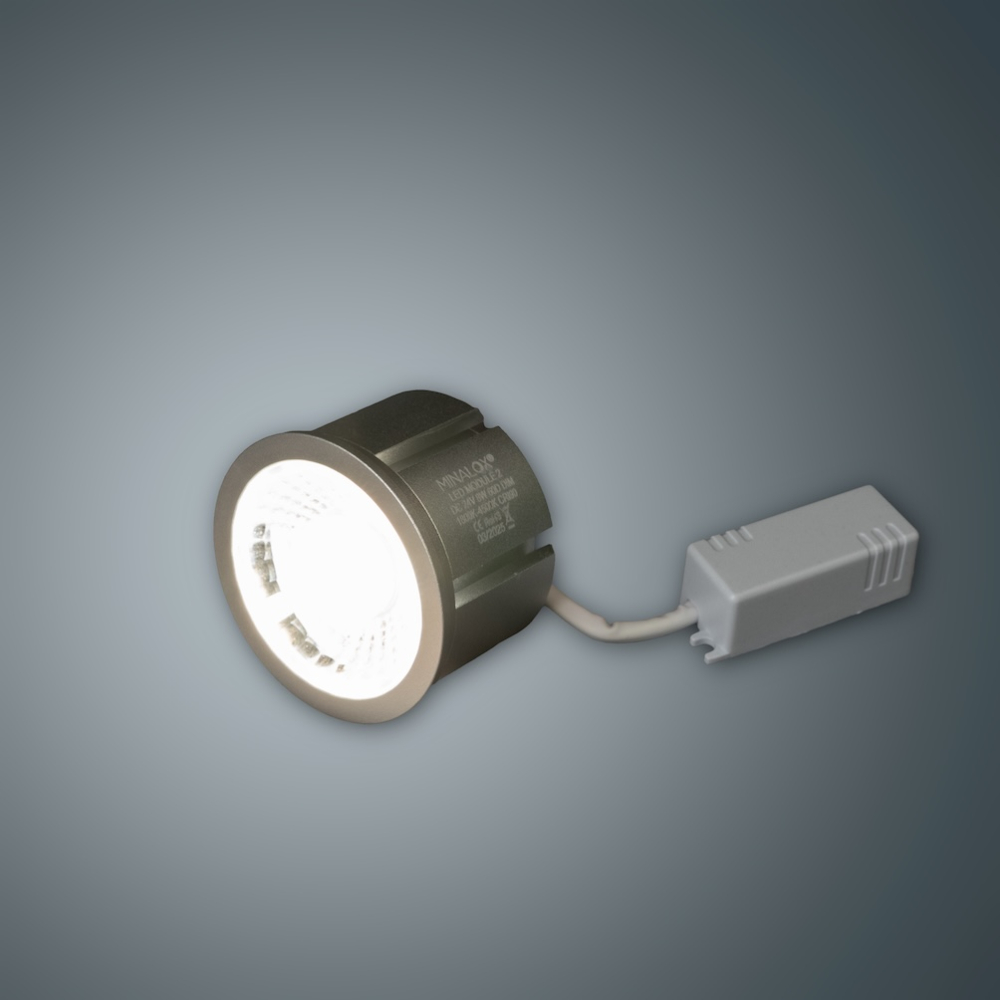

Vyššiu teplotu bieleho svetla smerom k 4500 K možno využiť počas dňa, pri práci, upratovaní alebo pri činnostiach, pri ktorých je dôležitejšia dobrá viditeľnosť a rozlíšenie detailov. Rovnaké svietidlo tak môže počas dňa plniť funkčnú úlohu a večer vytvoriť podstatne teplejšiu a pokojnejšiu atmosféru.

Zákazník si preto nemusí pri výbere svietidla zvoliť jednu nemennú teplotu bieleho svetla. Charakter osvetlenia sa môže prispôsobovať dennej dobe, konkrétnej aktivite, používateľskej scéne alebo automatickému režimu inteligentného domu.

Definované svetelné vlastnosti modulu

Svetelný tok 812 lm umožňuje LED Modul 2 používať ako plnohodnotný svetelný zdroj v bodových, tubusových, zápustných aj zákazkových svietidlách. Výsledný počet modulov je potrebné navrhnúť podľa veľkosti priestoru, požadovanej intenzity osvetlenia, rozmiestnenia svetelných bodov a ostatných vrstiev osvetlenia.

Pevnou súčasťou modulu je integrovaná optika s uhlom vyžarovania 60°. Základnú distribúciu svetla preto určuje samotný LED modul, nie svietidlo, do ktorého je osadený. Konštrukcia svietidla však môže výsledný svetelný účinok ďalej ovplyvniť tienením, hĺbkou osadenia, použitím tienidla, ochranného skla alebo ďalších optických a konštrukčných prvkov.

Vysoký index podania farieb CRI > 95 pomáha zachovať prirodzený vzhľad osvetlených materiálov a povrchov. Drevo, textílie, omietky, prírodný kameň, kovové prvky, nábytok aj ďalšie materiály si pri umelom osvetlení zachovávajú vernejšie farby než pri bežných svetelných zdrojoch s nižším indexom podania farieb.

Kvalitu svetla tak určuje samotný modul – jeho LED čipy, optika, nastaviteľná teplota bieleho svetla a podanie farieb. Použité svietidlo následne ovplyvňuje predovšetkým spôsob osadenia, tienenie, smerovanie a celkový vizuálny charakter výsledného osvetlenia.

Hliníkové telo s integrovaným chladením

Telo LED Modulu 2 je vyrobené z hliníka a zároveň plní funkciu chladiča. Teplo vznikajúce počas prevádzky sa odvádza priamo konštrukciou modulu, preto nie je potrebné dopĺňať samostatný chladiaci profil alebo ďalší chladiaci prvok.

Pri osadení je však potrebné rešpektovať rozmery modulu a zabezpečiť, aby nebol nevhodne uzatvorený v konštrukcii, ktorá by neprimerane obmedzovala odvod tepla. Tienenie, uzatvorenie priestoru a ďalšie konštrukčné podmienky je potrebné posúdiť pri konkrétnom svietidle.

Vlastný externý driver pri každom module

Každý MINALOX LED Modul 2 tvorí kompletný funkčný celok pozostávajúci zo svetelného modulu a vlastného externého drivera. Driver je pevnou súčasťou každého kusu a je s modulom prepojený káblom. Nie je preto potrebné samostatne vyberať ani dimenzovať individuálny LED driver pre jednotlivé svetelné body.

Samotný modul má výšku 38 mm, zatiaľ čo externý driver možno vďaka káblovému prepojeniu umiestniť do dostupného priestoru vedľa modulu, nad podhľadom alebo do inej vhodnej časti svietidla. Jeho polohu tak možno prispôsobiť konkrétnej konštrukcii a priestorovým možnostiam inštalácie.

Pri návrhu nového svietidla alebo pri modernizácii existujúceho riešenia odporúčame vždy overiť priestor potrebný pre samotný modul, spôsob jeho uchytenia, vedenie prepojovacieho kábla a miesto na bezpečné uloženie externého drivera.

Súčasť ekosystému osvetlenia MINALOX

LED Modul 2 je navrhnutý ako súčasť 24 V DC ekosystému osvetlenia MINALOX. V jednom projekte tak možno rovnakým spôsobom napájať a riadiť LED pásy, bodové svietidlá, downlighty, tracklighty aj vlastné dizajnové svietidlá využívajúce tento modul.

Spoločný princíp napájania, technológia DUALWHITE a PWM riadenie umožňujú vytvoriť jednotný svetelný koncept naprieč celým objektom. Svetelné scény, intenzita aj teplota bieleho svetla sa môžu nastavovať rovnakým spôsobom bez ohľadu na to, či ide o hotové svietidlo MINALOX, LED pás alebo modul osadený do kompatibilného svietidla iného dizajnu.

Modul možno integrovať do riešení riadených systémami LOXONE, TapHome, Ampio, KNX alebo ďalšími systémami s vhodným PWM výstupom. Pri použití zodpovedajúceho DALI/PWM rozhrania môže byť súčasťou aj projektu riadeného prostredníctvom DALI.

Na plynulé nastavovanie intenzity a teploty bieleho svetla je potrebný vhodný dvojkanálový DUALWHITE PWM ovládač alebo kompatibilný výstup riadiaceho systému. Súčasťou inštalácie musí byť aj správne dimenzovaný stabilizovaný napájací zdroj 24 V DC.

Prechod zo svetelných zdrojov GU10 na 24 V DC DUALWHITE

MINALOX LED Modul 2 je vhodný aj ako retrofit riešenie pri prechode zo svietidiel určených pre svetelné zdroje GU10 na nízkonapäťový systém s nastaviteľnou teplotou bieleho svetla. Jeho hlavnou výhodou je možnosť zachovať dizajn, tvar a spôsob osadenia svietidla, pokiaľ jeho konštrukcia umožňuje mechanické osadenie modulu a bezpečné uloženie externého drivera.

Modul nenahrádza pôvodnú päticu GU10 a nepripája sa do objímky. Pôvodný svetelný zdroj a elektrické pripojenie GU10 sa odstránia alebo sa ďalej nepoužívajú. LED Modul 2 sa pripája priamo vodičmi k elektroinštalácii 24 V DC určenej pre DUALWHITE riadenie.

Mechanickú kompatibilitu nemožno určiť iba podľa vonkajšieho vzhľadu svietidla. Potrebné je overiť priemer a hĺbku vnútorného priestoru, spôsob uchytenia, konštrukciu rámika, prípadné tienenie optiky a priestor na uloženie drivera. Presný rozmerový výkres modulu a drivera je dostupný v galérii produktu.

Kde dáva MINALOX LED Modul 2 najväčší zmysel

Pri rekonštrukciách umožňuje zachovať vzhľad existujúcich svietidiel a pritom prejsť na spoločný systém napájania a riadenia MINALOX. Má význam najmä tam, kde zákazníkovi vyhovuje dizajn svietidla, jeho tvar alebo spôsob osadenia a nechce ho meniť iba z dôvodu požiadavky na DUALWHITE.

V nových projektoch poskytuje architektom a interiérovým dizajnérom väčšiu slobodu pri výbere svietidiel. Ak je konkrétne teleso mechanicky kompatibilné, možno jeho dizajn spojiť s definovanými svetelnými vlastnosťami LED Modulu 2 a s jednotným spôsobom riadenia ostatného osvetlenia v objekte.

Pri výrobe zákazkových svietidiel predstavuje kompaktný svetelný celok s vlastnou optikou, chladiacim telesom a externým driverom. Konštruktér tak nemusí samostatne skladať LED zdroj, optiku, chladič a individuálny driver pre každý svetelný bod.

Modul je vhodný aj do tubusových svietidiel, zápustných rámikov v sadrokartónových konštrukciách, nábytkových aplikácií, dekoratívnych telies a ďalších vlastných riešení, pri ktorých je potrebný svetelný zdroj s priemerom 50 mm, definovanou 60° optikou a technológiou DUALWHITE.

Hlavné vlastnosti

• Univerzálny LED svetelný modul – vhodný pre nové svietidlá, zákazkové konštrukcie aj retrofit kompatibilných svietidiel určených pre svetelné zdroje GU10.

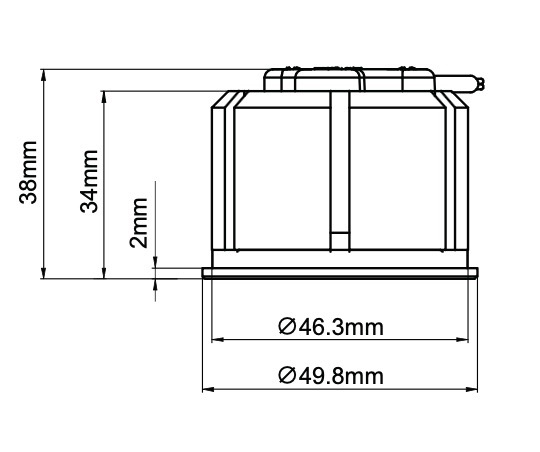

• Priemer 50 mm a výška modulu 38 mm – rozmery vhodné pre veľkú časť rámikov a svietidiel formátu GU10; kompatibilitu je potrebné overiť podľa konkrétnej konštrukcie.
• Príkon 8 W a svetelný tok 812 lm – plnohodnotný svetelný zdroj pre bodové, tubusové, zápustné a zákazkové svietidlá.
• DUALWHITE 1800–4500 K – plynule nastaviteľná teplota bieleho svetla od veľmi teplého večerného tónu po svetlo vhodné na funkčné osvetlenie.
• Integrovaná 60° optika – základnú distribúciu svetla určuje samotný modul.
• CRI > 95 – vysoké a prirodzené podanie farieb materiálov, povrchov a interiérových prvkov.
• Hliníkové telo s funkciou chladiča – modul nevyžaduje doplnenie samostatného chladiaceho profilu.
• Vlastný externý driver – pevná súčasť každého modulu, pripojená káblom pre flexibilnejšie umiestnenie v konštrukcii svietidla.
• Napájanie 24 V DC a PWM riadenie – kompatibilita so systémami LOXONE, TapHome, Ampio, KNX, DALI cez vhodné rozhranie a ďalšími systémami s vhodným PWM výstupom.
• Súčasť ekosystému osvetlenia MINALOX – rovnaký spôsob napájania, regulácie intenzity a nastavovania teploty bieleho svetla ako pri ostatných produktoch MINALOX.

Čo je potrebné na zapojenie

MINALOX LED Modul 2 je určený na napájanie zo stabilizovaného zdroja 24 V DC. Výkon zdroja je potrebné určiť podľa počtu použitých modulov, ich celkového príkonu, výkonovej rezervy, dĺžky vedenia a predpokladaného úbytku napätia.

Na plynulé stmievanie a nastavovanie teploty bieleho svetla je potrebný vhodný dvojkanálový PWM ovládač alebo kompatibilný výstup riadiaceho systému. Externý driver, ktorý je pevnou súčasťou každého modulu, nenahrádza spoločný napájací zdroj ani riadenie osvetlenia.

Moduly odporúčame zapájať paralelne. Takéto zapojenie zjednodušuje návrh elektroinštalácie, servis jednotlivých svetelných bodov aj prípadné budúce rozširovanie systému.

Pri montáži je potrebné dodržať správne elektrické zapojenie, zabezpečiť vhodné mechanické uchytenie modulu a bezpečné uloženie externého drivera. Pri použití v svietidle pôvodne určenom pre GU10 sa pôvodná pätica nepoužíva a modul sa pripája priamo vodičmi k príslušnej 24 V DC elektroinštalácii.

MINALOX LED Modul 2 prináša väčšiu slobodu pri návrhu osvetlenia. Umožňuje vyberať svietidlá podľa ich dizajnu, spôsobu osadenia alebo architektonického zámeru bez toho, aby bol návrh obmedzený technológiou pôvodného svetelného zdroja. Ak konštrukcia svietidla umožňuje jeho osadenie, možno zachovať jeho vzhľad a zároveň využívať nastaviteľnú teplotu bieleho svetla, vysoké podanie farieb a inteligentné PWM riadenie v rámci jednotného ekosystému osvetlenia MINALOX.
